Официальный представитель в РФDETRON / Наклонно-поворотные столы
GFA-210S/H
DETRON GFA-210S/H. Наклонно-поворотная конструкция обеспечивает ориентацию детали по оси вращения и наклона. Основные паспортные параметры: планшайба Ø210 мм; пневматическое и гидравлическое исполнение зажима; точность индексации по двум осям 15 / 50″. При выборе нужно проверить нагрузки по осям вращения и наклона, вылет детали и совместимость приводов с ЧПУ.

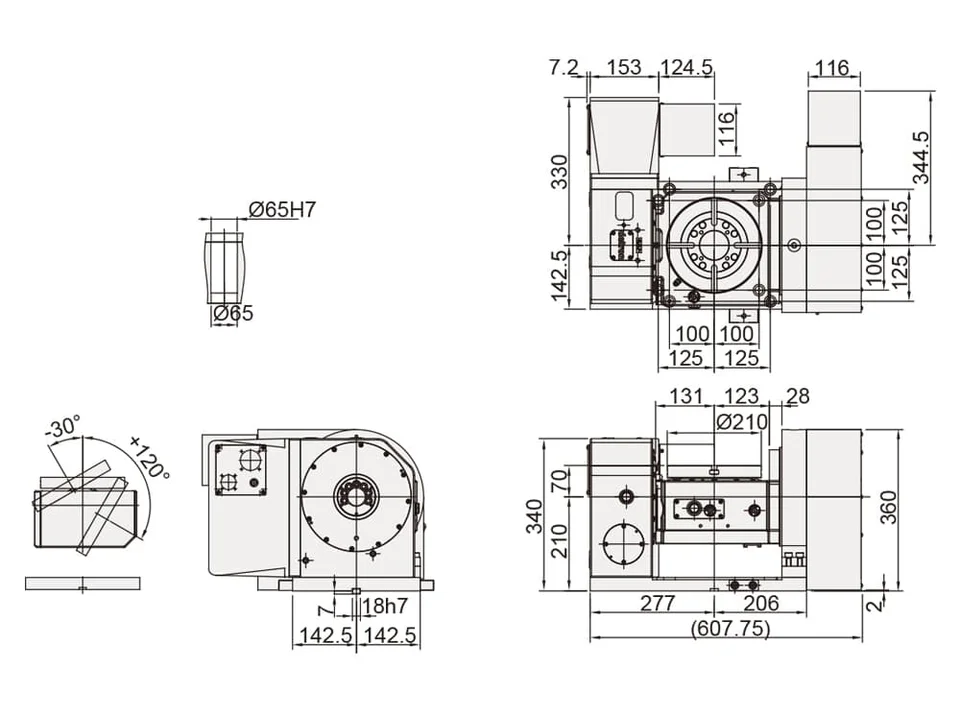

ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики модели
Значения зависят от исполнения и способа установки. Параметры выбранной комплектации подтвердим при заказе.
Обозначения осей: R — вращение планшайбы; T — наклон стола.
| Диаметр планшайбы | мм | Ø210 |
|---|---|---|
| Диаметр центрального отверстия | мм | Ø65H7 |
| Высота стола в горизонтальном положении | мм | 280 |
| Высота центра в вертикальном положении | мм | 210 |
| Ширина Т-образного паза | мм | 12H7 |
| Ширина направляющего сухаря | мм | 18 |
| Тип зажима и рабочее давление | МПа | пневматический зажим: 0,55–0,7 · гидравлический зажим: 2,5 |
| Параметры сервомотора | См. заводской каталог, с. 78 | |
| Передаточное отношение | ось R: 1:90 · ось T: 1:90 | |
| Скорость стола / скорость сервомотора | об/мин | 33,3 / 3000 · 22,2 / 2000 |
| Момент зажима | Н·м | 400 |
| Момент зажима в других исполнениях | Н·м | 600 · 600 · 800 |
| Допустимая сила при зажатом столе | Н | 14000 |
| Момент при зажатом столе (F×L) | Н·м | 400 · 600 |
| Момент при зажатом столе (F×L) | Н·м | 600 · 800 |
| Допустимый момент инерции нагрузки | кг·м² | 0,55 |
| Разрешение позиционирования | ° | 0,001 |
| Точность индексации | угл. с | 15 · 50 |
| Повторяемость по ISO 230-2 / JIS B6192 | угл. с | 6 · 8 |
| Повторяемость по JIS B6330 | угл. с | 4 · 4 |
| Диапазон углов наклона | ° | -30–+120 |
| Масса без сервомотора | кг | 230 |
| Допустимый момент резания | Н·м | 250 |
| Максимальное число поворотных соединений | каналов | 4 |
ПРИМЕНЕНИЕ И ВЫБОР
На что обратить внимание при выборе GFA-210S/H
Для обработки наклонных отверстий и поверхностей сначала проверьте требуемые углы и доступ инструмента. При непрерывной обработке важны кинематика, функции ЧПУ, постпроцессор и динамика обеих осей. Обозначение «5 осей» не означает, что любой станок автоматически поддерживает одновременную интерполяцию.
Рабочая зона при наклоне
Проверяйте весь объём перемещения детали и оснастки, расстояние до шпинделя и возможность столкновений. Диаметр планшайбы не равен допустимому габариту заготовки.
Нагрузки по осям R и T
R означает вращение, T — наклон. Сравнивайте момент зажима, точность и допустимую нагрузку отдельно для каждой оси, включая несбалансированный момент.
Режим обработки
Для 3+2 стол позиционирует деталь перед резанием. Для одновременного движения требуется поддержка интерполяции обеих поворотных осей, подходящий постпроцессор и наладка.
ВОПРОСЫ И ОТВЕТЫ
Вопросы о DETRON GFA-210S/H
Какая рабочая поверхность у DETRON GFA-210S/H?
Диаметр планшайбы: Ø210 мм. Указание опции означает, что состав поставки необходимо согласовать отдельно.
Какие данные нужны для подбора DETRON GFA-210S/H?
Сообщите модель станка и систему ЧПУ, размеры и массу детали вместе с оснасткой, расположение центра тяжести, характер обработки и требуемую точность. По этим данным проверяются нагрузки, габариты и интеграция.
Как узнать цену и комплектацию DETRON GFA-210S/H?
Запросите коммерческое предложение для выбранного исполнения. В предложении согласуются комплектация, цена и срок поставки; наличие уточняется отдельно.
ИНТЕГРАЦИЯ
Что ещё проверить до выбора
Рабочая зона
Габариты, допустимая нагрузка стола станка, пространство для оснастки и детали.
ЧПУ и привод
Доступность дополнительной оси, параметры сервопривода и способ подключения.
Условия резания
Масса, момент инерции, силы резания, режим позиционирования и точность.
ТО ЖЕ НАПРАВЛЕНИЕ
Другие модели
ПОДБОР
Проверить GFA-210S/H для вашего станка
Приложите чертёж детали и данные ЧПУ — уточним исполнение и комплектацию.
