Поворотные столы ↗ИНЖЕНЕРНЫЙ ВЗГЛЯД
Технологии поворотных столов DETRON
Конструкция влияет на базирование детали, жёсткость при резании, точность позиционирования и условия обслуживания. Ниже — узлы и вопросы, которые стоит проверить до выбора модели.
01 / ПРИВОД
Разные задачи — разные решения
Тип передачи выбирают по моменту, динамике, точности, нагрузке и характеру обработки. Значения уточняются по конкретной модели.
Roller Gear Cam
Отдельная серия с роликовой передачей. Сравнивайте доступные модели, компоновку и паспортную точность.
Найти модель ↗Прямой привод
Для задач, где важны скорость вращения и динамический отклик оси.
Модели DDM ↗02 / КОНСТРУКЦИЯ
Узлы, которые влияют на результат
Конструкция и отдельные узлы зависят от серии и исполнения. Для выбора сопоставьте их с параметрами конкретной модели.
01 / 07
Планшайба и базирование
Способ установки детали начинается с планшайбы. Сверьте диаметр, центральное и сквозное отверстия, допустимые нагрузки и высоту оси с чертежом оснастки.
Что проверить: базирование, доступ инструмента, подвод сред через стол.
02 / 07
Обработка центрального отверстия
Точность посадки влияет на соосность оснастки и повторяемость переустановки. Для проекта важны требуемый допуск, биение и способ крепления.
Что проверить: чертёж посадки, допуски и требования к смене оснастки.
03 / 07

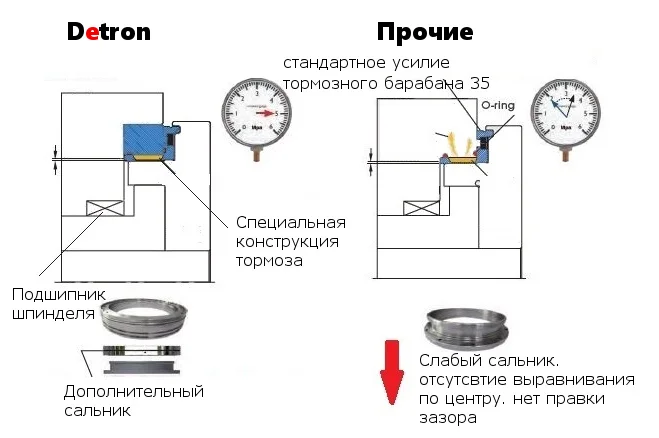

Торможение и удержание
При силовом резании нужен не только момент привода, но и достаточный момент зажима. Способ торможения и рабочее давление зависят от исполнения.
Что проверить: нагрузку на стол, момент от сил резания и доступный источник пневматики или гидравлики.
04 / 07
Контроль зажима
При позиционной обработке оцените поведение оси под нагрузкой в выбранном положении. Уточните схему зажима и подтверждённый момент конкретной модели.
Что проверить: вертикальную и горизонтальную схему установки, рычаг приложения усилия.
05 / 07

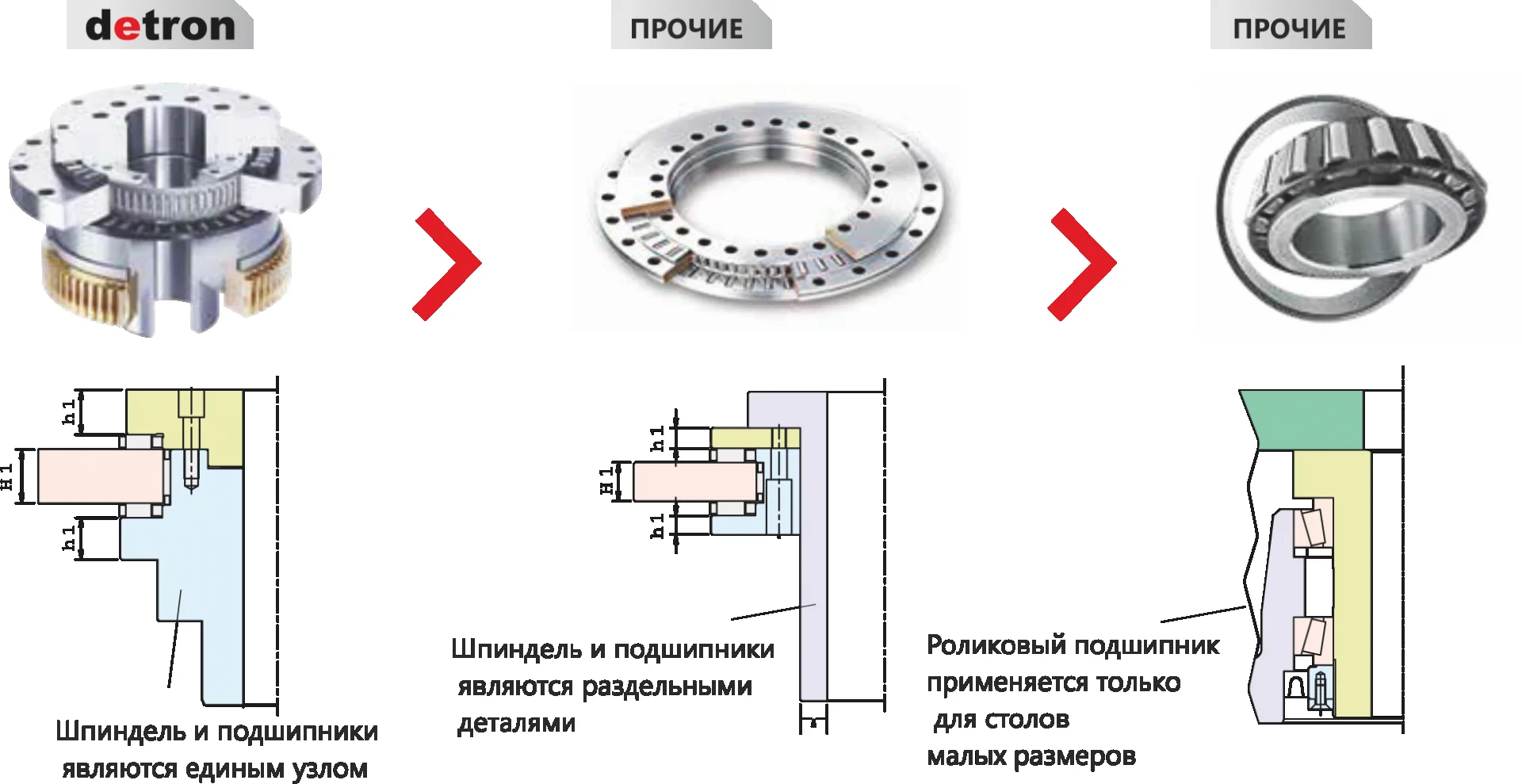

Шпиндель и подшипники
Жёсткость узла определяется всей конструкцией: подшипниками, опорами, корпусом и способом закрепления. Сравнение только по диаметру планшайбы недостаточно.
Что проверить: массу детали с оснасткой, вылет центра тяжести и режим обработки.
06 / 07
Червячная передача
Передача применяется в широком диапазоне размеров и моментов. Для выбора сравнивайте допустимый момент, передаточное отношение, скорость, точность индексации и повторяемость.
Что проверить: позиционирование или непрерывную обработку, нагрузку и скорость.
07 / 07

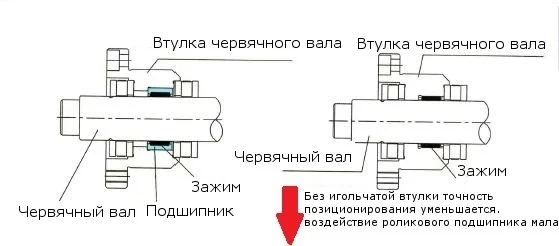

Защита и обслуживание
Корпус и уплотнения защищают привод и электронику от загрязнений. Допустимые условия работы и порядок обслуживания уточняются по паспорту конкретного исполнения.
Что проверить: направление подачи СОЖ, расположение стола и регламент обслуживания.
03 / ПРИМЕНЕНИЕ
Как перейти от технологии к модели
ТЕХНОЛОГ
Операция и оснастка
Чертёж, масса, вылет детали, силы резания, требуемый способ обработки.
ИНЖЕНЕР
Станок и ЧПУ
Рабочая зона, интерфейс оси, электрика, пневматика или гидравлика.
РУКОВОДИТЕЛЬ / ЗАКУПКИ
Состав проекта
Комплектация, сроки, сервис, документы и проверка перед приёмкой.
