Здесь представлены станки и обрабатывающие центры, на которых применяются поворотные столы DETRON: MAZAK, DMG MORI, Brother, Haas, Doosan, Honor Seiki и FANUC ROBODRILL. Ниже — фотографии оборудования, системы ЧПУ и сервоприводы, а также варианты подключения дополнительной оси.
Совместимость определяется для конкретной модели станка и комплектации ЧПУ: примеры установки не означают, что любой стол подходит к любой модели.
ПРИМЕРЫ ПРИМЕНЕНИЯ
Поворотные столы DETRON применяются на станках разных производителей. Фотографии показывают варианты оснащения; точная конфигурация подбирается по модели станка и условиям обработки.

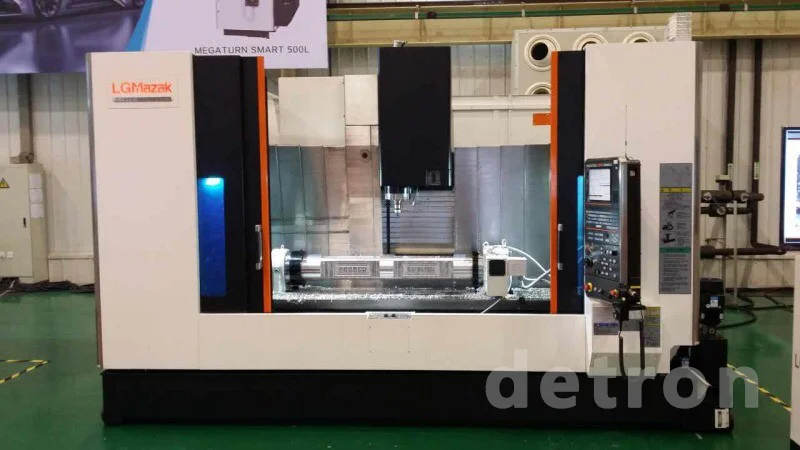

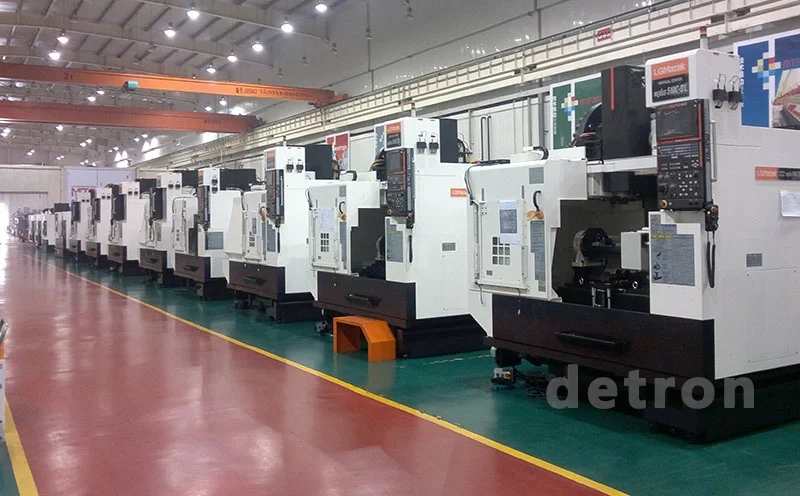

ЯпонияДополнительная поворотная ось на фрезерных обрабатывающих центрах MAZAK расширяет возможности обработки деталей с нескольких сторон за одну установку. При подборе учитываются рабочая зона, компоновка и поддержка оси системой ЧПУ.

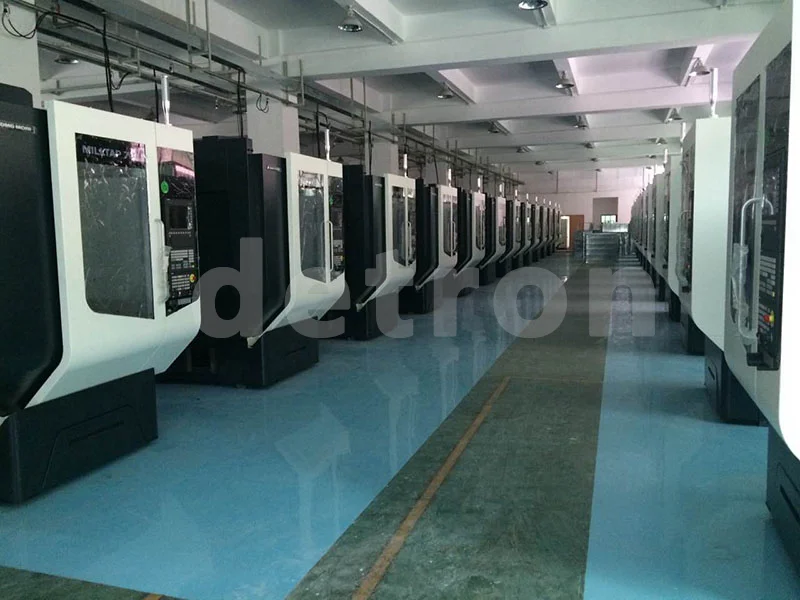

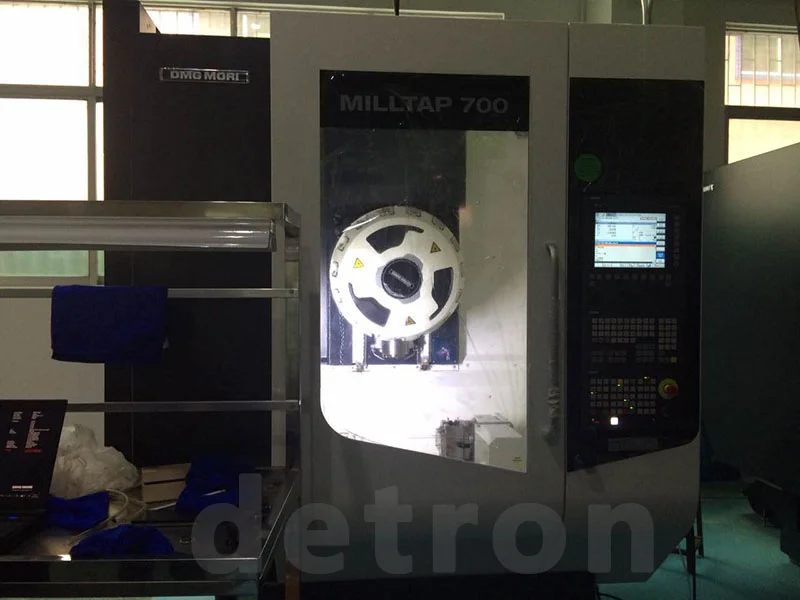

Германия / ЯпонияКомпактные поворотные столы для обрабатывающих центров DMG MORI, включая станки MILLTAP. Оснащение подбирается с учётом доступного пространства, нагрузок и требований к угловому позиционированию.

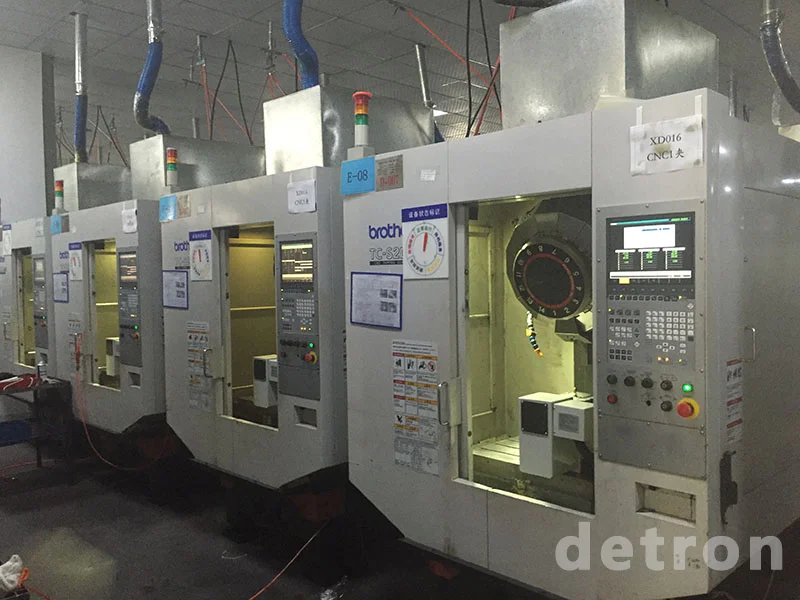

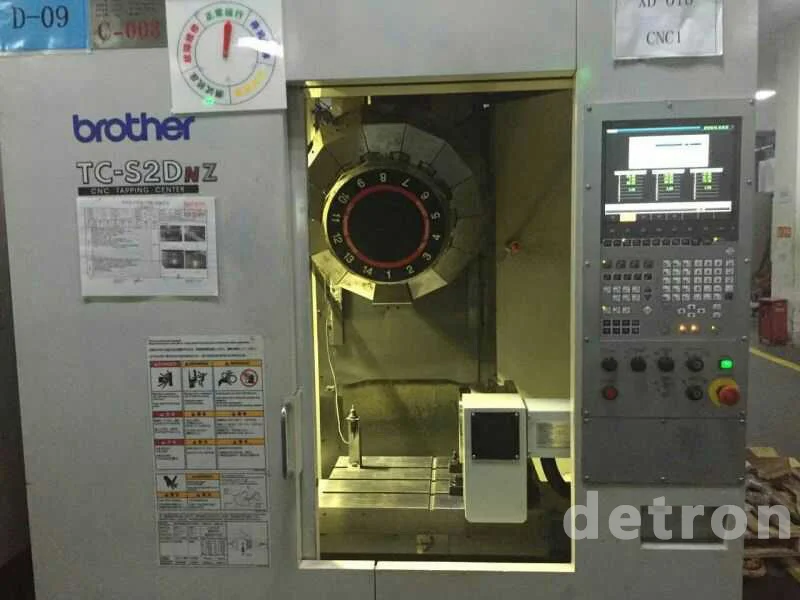

ЯпонияУстановка поворотных столов на компактные обрабатывающие центры Brother, в том числе TC-S2D. Для серийной обработки особенно важны габариты стола, скорость позиционирования и сохранение рабочей зоны.

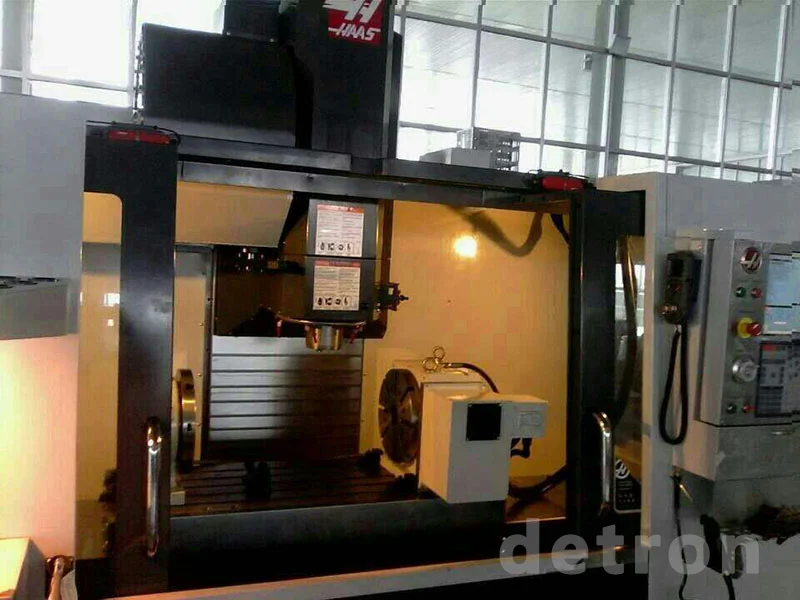

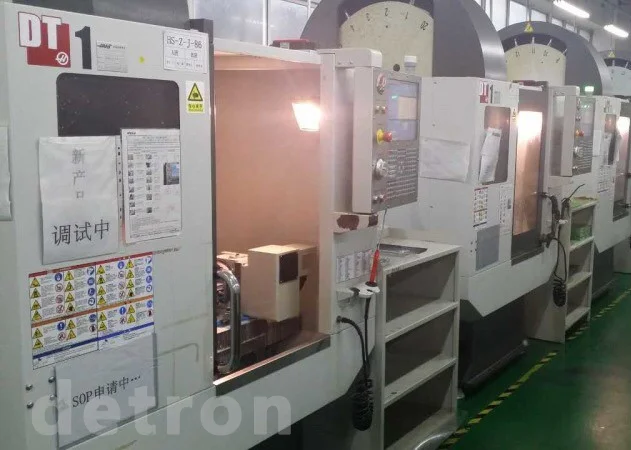

СШАОснащение вертикальных обрабатывающих центров Haas дополнительной осью позволяет выполнять индексную обработку и операции по окружности. Конфигурация подключения определяется моделью станка и его ЧПУ.
ТайваньПоворотные столы DETRON для станков Honor Seiki применяются в операциях, где требуется повторяемое угловое позиционирование детали. Для выбора исполнения проверяются способ крепления, привод и доступная зона обработки.

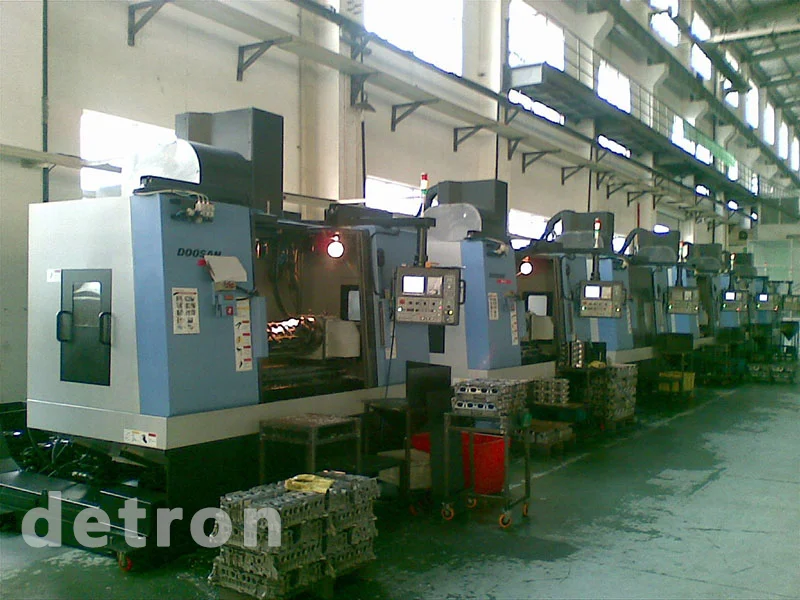

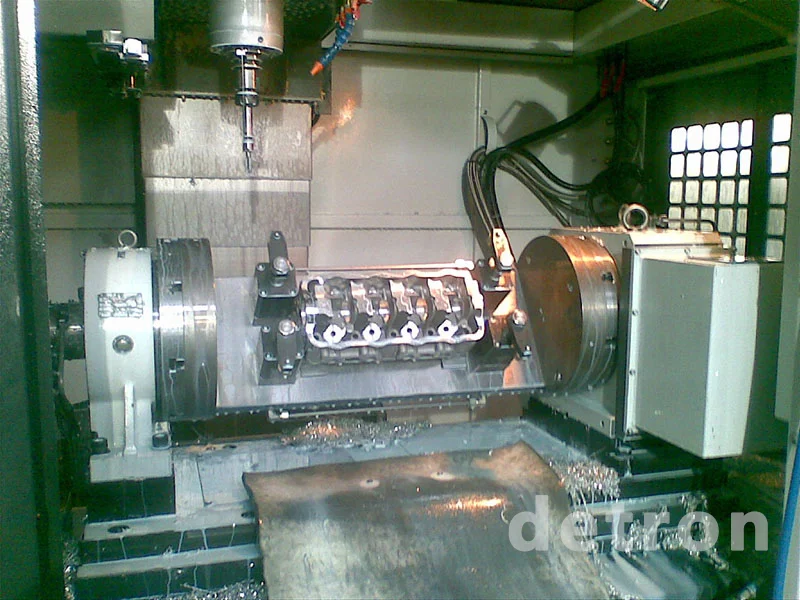

Республика КореяОснащение станков Doosan (ныне DN Solutions) поворотной осью для обработки корпусных и других сложных деталей. Учитываются масса оснастки, момент удержания, способ зажима и возможности системы управления.

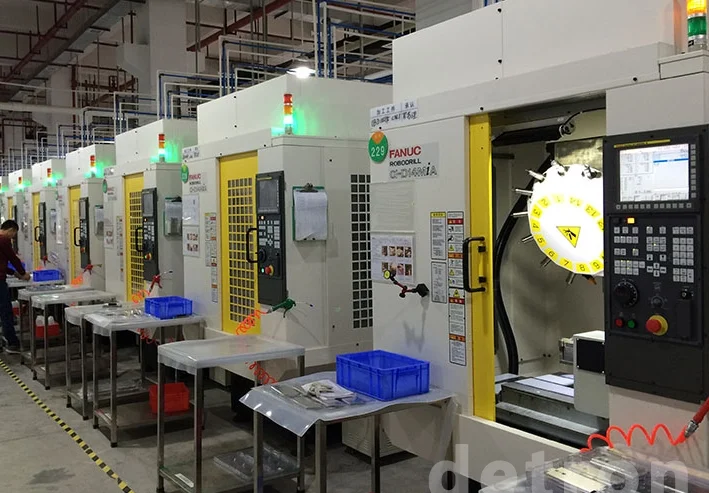

ЯпонияПрименение компактного поворотного стола на обрабатывающих центрах FANUC ROBODRILL. Для интеграции согласуются параметры сервопривода, схема подключения и доступная рабочая зона.
ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ ОСЕЙ
При интеграции 4-й или 5-й оси согласуются механика стола, параметры серводвигателя, усилитель, обратная связь и возможности установленной системы ЧПУ.
Подбор сервомотора и усилителя для управляемой 4-й или 5-й оси. Согласуем двигатель, обратную связь, доступные осевые каналы и параметры торможения с комплектацией станка.
Варианты подключения с сервоприводами Mitsubishi Electric. Проверяем номинальный и пиковый момент, электрические интерфейсы, датчик обратной связи и параметры ЧПУ.
Интеграция дополнительной оси со станками на базе SINUMERIK. Подбор двигателя и привода выполняется с учётом требований механики стола и настроек NC/Drive.
Оснащение станков с ЧПУ HEIDENHAIN дополнительной поворотной осью. Согласуются двигатель, энкодер, приводная система, разрешение и точность позиционирования.
Подбор сервопривода Yaskawa под момент нагрузки, скорость вращения и передаточное отношение стола. Подключение зависит от возможностей установленного контроллера.
Возможность подключения определяется серией ЧПУ и приводным комплектом станка. Для подбора требуется точная модель контроллера и параметры серводвигателя.
Для точного подбора укажите модель станка и ЧПУ, тип и мощность привода, нагрузку на ось и режим обработки. Мы проверим посадочные размеры, торможение, управление и комплектацию.
СЦЕНАРИИ ПОДКЛЮЧЕНИЯ
Способ управления влияет на доступные операции, требования к ЧПУ и комплект поставки.
Подключение к ЧПУ станка при наличии аппаратной, программной и электрической поддержки дополнительной оси. Возможна интерполяция с основными осями, если её поддерживает комплект управления.
Согласование двух приводов, ограничений наклона, торможения, расположения кабелей и столкновений в рабочей зоне.
Для станков без полноценного управления дополнительной осью рассматривают внешний контроллер DETRON SAC, вызываемый через M-коды. Это индексирование, а не эквивалент синхронной интерполяции.
ИНЖЕНЕРНЫЙ ПОДБОР
Проверка начинается с реальных ограничений вашего станка. Даже у оборудования одной серии могут отличаться ЧПУ, комплектация и рабочая зона.
ВОПРОСЫ ПО УСТАНОВКЕ
Примеры установки на эти марки оборудования существуют. Но совместимость подтверждается только по конкретной модели станка, версии ЧПУ, механической компоновке и конфигурации привода.
Для ряда задач возможно индексирование с отдельным контроллером SAC через команды станка. Он не заменяет полноценную синхронную дополнительную ось ЧПУ.
Заводские таблицы выбора включают решения FANUC, Mitsubishi, Siemens, HEIDENHAIN и Yaskawa. Точные индексы приводов зависят от модели и исполнения стола; для ряда вариантов потребуются дополнительные согласования.
Иногда да. Проверяются посадочные размеры, номинальный и пиковый момент, частота вращения, тормоз, датчик обратной связи, усилитель и требования к оси. Решение принимается по паспортным данным.
Нужны модель и год выпуска станка, система ЧПУ, свободная рабочая зона, рабочий стол, нагрузка, размеры и масса детали с оснасткой, требуемые операции и данные о приводе. Желательно приложить фотографию шильдика и чертёж.
