GTFAE-320XB/H
DETRON GTFAE-320XB/H. Наклонно-поворотная конструкция обеспечивает ориентацию детали по оси вращения и наклона. Основные паспортные параметры: планшайба Ø320 мм; пневматическое и гидравлическое исполнение зажима; точность индексации по двум осям 20 / 60″. При выборе нужно проверить нагрузки по осям вращения и наклона, вылет детали и совместимость приводов с ЧПУ.

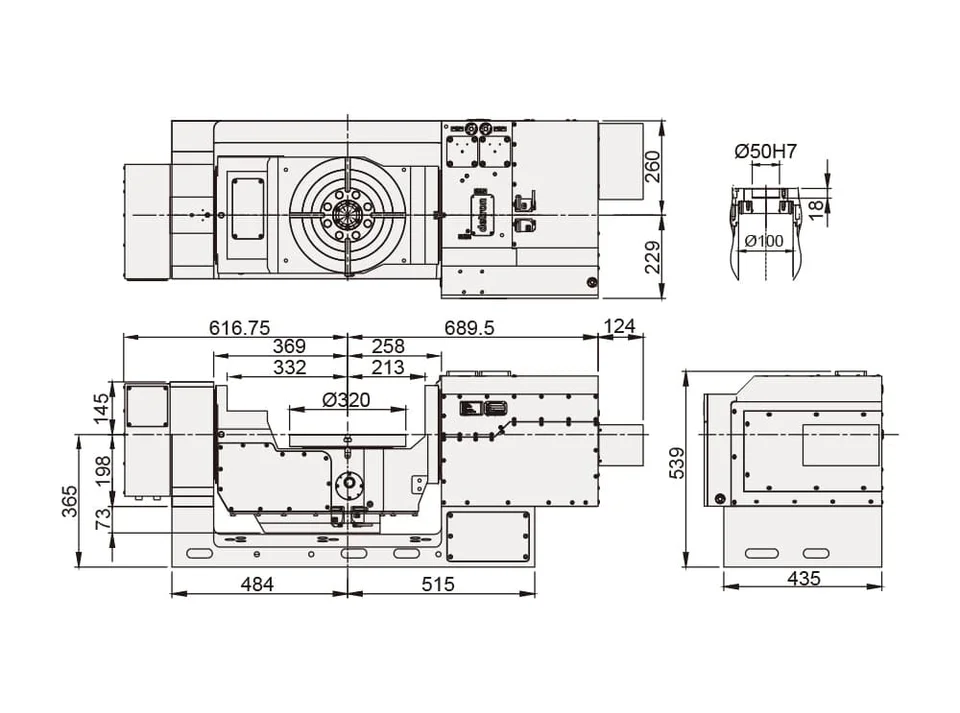

ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики модели
Значения зависят от исполнения и способа установки. Параметры выбранной комплектации подтвердим при заказе.
Обозначения осей: R — вращение планшайбы; T — наклон стола.
| Диаметр планшайбы | мм | Ø320 |
|---|---|---|
| Диаметр центрального отверстия | мм | Ø50H7 |
| Высота стола в горизонтальном положении | мм | 365 · 317 |
| Высота центра в вертикальном положении | мм | 365 · 317 |
| Ширина Т-образного паза | мм | 12H7 |
| Тип зажима и рабочее давление | МПа | *P: 0,6–0,7 / 87–101,5 · гидравлический зажим: 5 |
| Параметры сервомотора | См. заводской каталог, с. 78 | |
| Передаточное отношение | ось R: 1 : 100 · ось T: 1 : 120 | |
| Скорость стола / скорость сервомотора | об/мин | 25 / 2500 · 16,6 / 2000 |
| Момент зажима | Н·м | 750 · 1500 |
| Допустимая сила при зажатом столе | Н | 16000 |
| Момент при зажатом столе (F×L) | Н·м | 750 |
| Момент при зажатом столе (F×L) | Н·м | 1500 |
| Допустимый момент инерции нагрузки | кг·м² | 2,6 |
| Разрешение позиционирования | ° | 0,001 |
| Точность индексации | угл. с | 20 · 60 |
| Повторяемость | угл. с | 6 · 8 |
| Диапазон углов наклона | ° | -120–+30 |
| Масса без сервомотора | кг | 700 · 610 |
| Допустимый момент резания | Н·м | 550 |
| Максимальное число поворотных соединений | каналов | 6 |
ПРИМЕНЕНИЕ И ВЫБОР
На что обратить внимание при выборе GTFAE-320XB/H
Для обработки наклонных отверстий и поверхностей сначала проверьте требуемые углы и доступ инструмента. При непрерывной обработке важны кинематика, функции ЧПУ, постпроцессор и динамика обеих осей. Обозначение «5 осей» не означает, что любой станок автоматически поддерживает одновременную интерполяцию.
Рабочая зона при наклоне
Проверяйте весь объём перемещения детали и оснастки, расстояние до шпинделя и возможность столкновений. Диаметр планшайбы не равен допустимому габариту заготовки.
Нагрузки по осям R и T
R означает вращение, T — наклон. Сравнивайте момент зажима, точность и допустимую нагрузку отдельно для каждой оси, включая несбалансированный момент.
Режим обработки
Для 3+2 стол позиционирует деталь перед резанием. Для одновременного движения требуется поддержка интерполяции обеих поворотных осей, подходящий постпроцессор и наладка.
