Официальный представитель в РФDETRON / Наклонно-поворотные столы
GTFAE-410XBL(S) / GTFAE-410HL(S)
DETRON GTFAE-410XBL(S) / GTFAE-410HL(S). Наклонно-поворотная конструкция обеспечивает ориентацию детали по оси вращения и наклона. Основные паспортные параметры: планшайба Ø410 мм; пневматическое и гидравлическое исполнение зажима. При выборе нужно проверить нагрузки по осям вращения и наклона, вылет детали и совместимость приводов с ЧПУ.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики модели
Значения зависят от исполнения и способа установки. Параметры выбранной комплектации подтвердим при заказе.
Обозначения осей: R — вращение планшайбы; T — наклон стола.

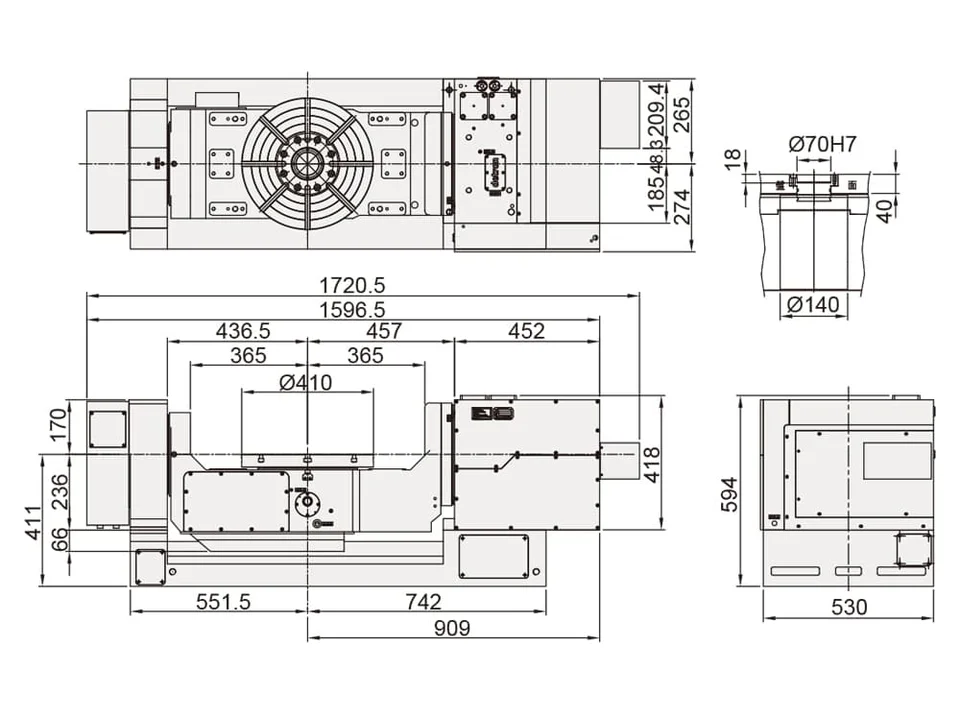

| Диаметр планшайбы | мм | Ø410 · Ø410 |
|---|---|---|
| Диаметр центрального отверстия | мм | Ø70H7 · Ø70H7 |
| Высота стола в горизонтальном положении | мм | 411 · 370 |
| Высота центра в вертикальном положении | мм | 411 · 370 |
| Ширина Т-образного паза | мм | 14H7 · 14H7 |
| Тип зажима и рабочее давление | МПа | *P: 0,6–0,7 / 87–101,5 · *H: 5 / 725 |
| Параметры сервомотора | См. заводской каталог, с. 78 | |
| Передаточное отношение | исп. 1, ось R: 1 : 120 · исп. 1, ось T: 1 : 150 · исп. 2, ось R: 1 : 120 · исп. 2, ось T: 1 : 120 | |
| Скорость стола / скорость сервомотора | об/мин | 16,6 / 2000 · 11,1 / 1665 · 16,6 / 2000 · 11,1 / 1332 |
| Момент зажима | Н·м | 1600 · 2000 · 1600 · 2000 |
| Допустимая сила при зажатом столе | Н | 20000 · 20000 |
| Момент при зажатом столе (F×L) | Н·м | 1600 · 1600 |
| Момент при зажатом столе (F×L) | Н·м | 2000 · 2000 |
| Номинальный момент инерции нагрузки | кг·м² | 4,3 · 4,3 |
| Разрешение позиционирования | ° | 0,001 · 0,001 |
| Точность индексации | угл. с | 15 · 60 · 15 · 60 |
| Повторяемость | угл. с | 6 · 8 · 6 · 8 |
| Диапазон углов наклона | ° | -120–+30 · -120–+30 |
| Масса без сервомотора | кг | 1020 · 850 |
| Допустимый момент резания | Н·м | 780 · 780 |
| Максимальное число поворотных соединений | каналов | 6 · 6 |
ПРИМЕНЕНИЕ И ВЫБОР
На что обратить внимание при выборе GTFAE-410XBL(S) / GTFAE-410HL(S)
Для обработки наклонных отверстий и поверхностей сначала проверьте требуемые углы и доступ инструмента. При непрерывной обработке важны кинематика, функции ЧПУ, постпроцессор и динамика обеих осей. Обозначение «5 осей» не означает, что любой станок автоматически поддерживает одновременную интерполяцию.
Рабочая зона при наклоне
Проверяйте весь объём перемещения детали и оснастки, расстояние до шпинделя и возможность столкновений. Диаметр планшайбы не равен допустимому габариту заготовки.
Нагрузки по осям R и T
R означает вращение, T — наклон. Сравнивайте момент зажима, точность и допустимую нагрузку отдельно для каждой оси, включая несбалансированный момент.
Режим обработки
Для 3+2 стол позиционирует деталь перед резанием. Для одновременного движения требуется поддержка интерполяции обеих поворотных осей, подходящий постпроцессор и наладка.
ВОПРОСЫ И ОТВЕТЫ
Вопросы о DETRON GTFAE-410XBL(S) / GTFAE-410HL(S)
Какая рабочая поверхность у DETRON GTFAE-410XBL(S) / GTFAE-410HL(S)?
Диаметр планшайбы: Ø410 · Ø410 мм. Указание опции означает, что состав поставки необходимо согласовать отдельно.
Какие данные нужны для подбора DETRON GTFAE-410XBL(S) / GTFAE-410HL(S)?
Сообщите модель станка и систему ЧПУ, размеры и массу детали вместе с оснасткой, расположение центра тяжести, характер обработки и требуемую точность. По этим данным проверяются нагрузки, габариты и интеграция.
Как узнать цену и комплектацию DETRON GTFAE-410XBL(S) / GTFAE-410HL(S)?
Запросите коммерческое предложение для выбранного исполнения. В предложении согласуются комплектация, цена и срок поставки; наличие уточняется отдельно.
ИНТЕГРАЦИЯ
Что ещё проверить до выбора
Рабочая зона
Габариты, допустимая нагрузка стола станка, пространство для оснастки и детали.
ЧПУ и привод
Доступность дополнительной оси, параметры сервопривода и способ подключения.
Условия резания
Масса, момент инерции, силы резания, режим позиционирования и точность.
