RCTFE-260HL
DETRON RCTFE-260HL. Наклонно-поворотная конструкция обеспечивает ориентацию детали по оси вращения и наклона. Основные паспортные параметры: планшайба Ø260 мм; точность индексации по двум осям 20 / 60″; передаточное отношение 1:48. При выборе нужно проверить нагрузки по осям вращения и наклона, вылет детали и совместимость приводов с ЧПУ.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики модели
Значения зависят от исполнения и способа установки. Параметры выбранной комплектации подтвердим при заказе.
Обозначения осей: R — вращение планшайбы; T — наклон стола.

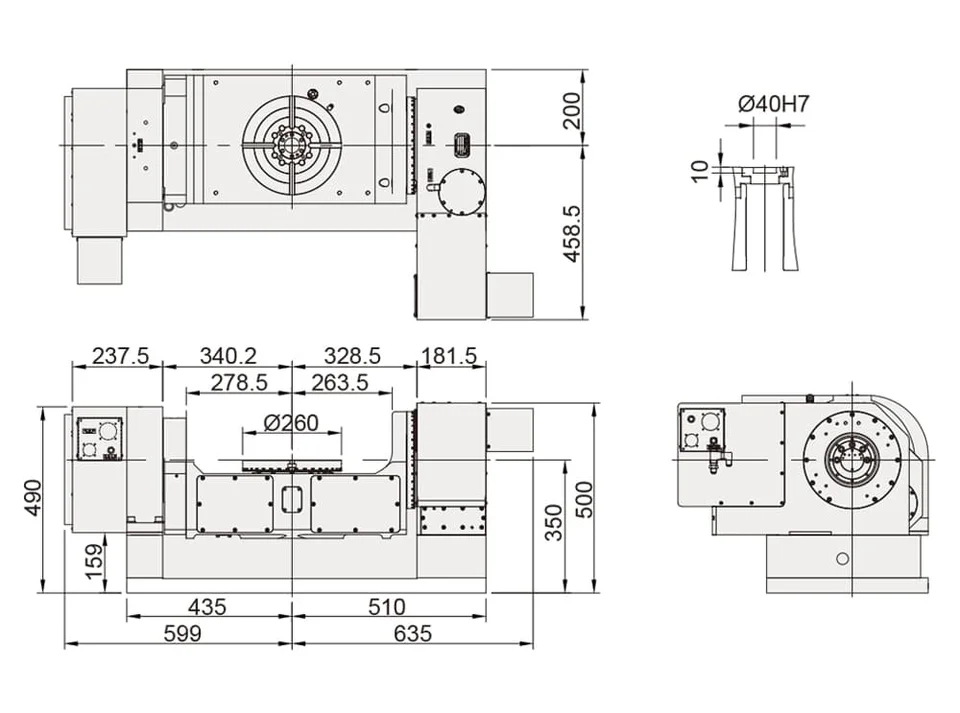

| Диаметр планшайбы | мм | Ø260 |
|---|---|---|
| Диаметр центрального отверстия | мм | Ø40H7 |
| Высота стола в горизонтальном положении | мм | 350 |
| Высота центра в вертикальном положении | мм | 350 |
| Ширина Т-образного паза | мм | 12H7 |
| Параметры сервомотора | См. заводской каталог, с. 78 | |
| Тип зажима и рабочее давление | МПа | Ось R: гидравлический 2,5 · Ось T: гидравлический 5 |
| Передаточное отношение | 1 : 48 · 1 : 90 | |
| Скорость стола / скорость сервомотора | об/мин | 50 / 3000 · 33,3 / 3000 |
| Момент зажима | Н·м | 600 · 1400 |
| Допустимая сила при зажатом столе | Н | 14000 |
| Момент при зажатом столе (F×L) | Н·м | 600 |
| Момент при зажатом столе (F×L) | Н·м | 1400 |
| Номинальный момент инерции нагрузки | кг·м² | 1,6 |
| Разрешение позиционирования | ° | 0,001 |
| Точность индексации | угл. с | 20 · 60 |
| Повторяемость | угл. с | 6 · 8 |
| Диапазон углов наклона | ° | -120–+30 |
| Масса без сервомотора | кг | 626 |
| Допустимый момент кулачкового механизма | Н·м | 280 |
| Максимальное число поворотных соединений | каналов | 4 |
ПРИМЕНЕНИЕ И ВЫБОР
На что обратить внимание при выборе RCTFE-260HL
Для обработки наклонных отверстий и поверхностей сначала проверьте требуемые углы и доступ инструмента. При непрерывной обработке важны кинематика, функции ЧПУ, постпроцессор и динамика обеих осей. Обозначение «5 осей» не означает, что любой станок автоматически поддерживает одновременную интерполяцию.
Рабочая зона при наклоне
Проверяйте весь объём перемещения детали и оснастки, расстояние до шпинделя и возможность столкновений. Диаметр планшайбы не равен допустимому габариту заготовки.
Нагрузки по осям R и T
R означает вращение, T — наклон. Сравнивайте момент зажима, точность и допустимую нагрузку отдельно для каждой оси, включая несбалансированный момент.
Режим обработки
Для 3+2 стол позиционирует деталь перед резанием. Для одновременного движения требуется поддержка интерполяции обеих поворотных осей, подходящий постпроцессор и наладка.
ВОПРОСЫ И ОТВЕТЫ
Вопросы о DETRON RCTFE-260HL
Какая рабочая поверхность у DETRON RCTFE-260HL?
Диаметр планшайбы: Ø260 мм. Указание опции означает, что состав поставки необходимо согласовать отдельно.
Какие данные нужны для подбора DETRON RCTFE-260HL?
Сообщите модель станка и систему ЧПУ, размеры и массу детали вместе с оснасткой, расположение центра тяжести, характер обработки и требуемую точность. По этим данным проверяются нагрузки, габариты и интеграция.
Как узнать цену и комплектацию DETRON RCTFE-260HL?
Запросите коммерческое предложение для выбранного исполнения. В предложении согласуются комплектация, цена и срок поставки; наличие уточняется отдельно.
ИНТЕГРАЦИЯ
Что ещё проверить до выбора
Рабочая зона
Габариты, допустимая нагрузка стола станка, пространство для оснастки и детали.
ЧПУ и привод
Доступность дополнительной оси, параметры сервопривода и способ подключения.
Условия резания
Масса, момент инерции, силы резания, режим позиционирования и точность.
ТО ЖЕ НАПРАВЛЕНИЕ
Другие модели
ПОДБОР
Проверить RCTFE-260HL для вашего станка
Приложите чертёж детали и данные ЧПУ — уточним исполнение и комплектацию.
