DTFE-171P
DETRON DTFE-171P. Наклонно-поворотный стол с прямыми приводами осей для многокоординатной обработки. Основные паспортные параметры: планшайба Ø170 мм; пневматический зажим; точность индексации по двум осям 20 / 30″. При выборе нужно проверить нагрузки по осям вращения и наклона, вылет детали и совместимость приводов с ЧПУ.

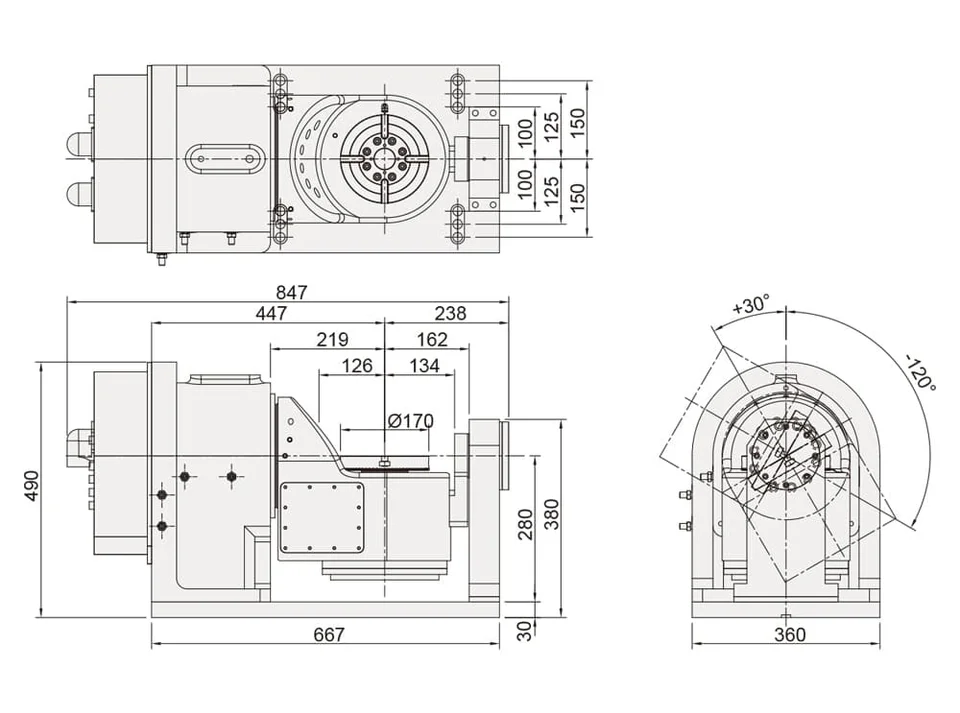

ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики модели
Значения зависят от исполнения и способа установки. Параметры выбранной комплектации подтвердим при заказе.
Обозначения осей: R — вращение планшайбы; T — наклон стола.
| Диаметр планшайбы | мм | Ø170 |
|---|---|---|
| Диаметр центрального отверстия | мм | Ø40H7 |
| Высота стола в горизонтальном положении | мм | 310 |
| Высота центра в вертикальном положении | мм | 280 |
| Ширина Т-образного паза | мм | 12H7 |
| Ширина направляющего сухаря | мм | 18 |
| Тип зажима и рабочее давление | МПа | пневматический 0,6–0,7 |
| Максимальная скорость поворота | об/мин | Ось R: 250 · Ось T: 100 |
| Момент зажима | Н·м | 230 · 400 |
| Допустимая сила при зажатом столе | Н | 12700 |
| Момент при зажатом столе (F×L) | Н·м | 230 |
| Момент при зажатом столе (F×L) | Н·м | 400 |
| Допустимый момент инерции нагрузки | кг·м² | 0,12 |
| Разрешение позиционирования | ° | 0,001 |
| Точность индексации | угл. с | 20 · 30 |
| Повторяемость | угл. с | 4 · 4 |
| Диапазон углов наклона | ° | +30–-120 |
| Масса с электродвигателем | кг | 336 |
| Система охлаждения | Масляное охлаждение · Примечания: · 1. Охлаждение маслом подключается к системе основного трёхосевого станка. · 2. Воздушное охлаждение не допускается для непрерывного резания. · 3. Сила и момент при зажатом столе приведены справочно; при расчёте необходимо учитывать коэффициент запаса. |
ПРИМЕНЕНИЕ И ВЫБОР
На что обратить внимание при выборе DTFE-171P
Сначала определяют нужный диапазон наклона и объём перемещения детали, затем проверяют динамические и тепловые ограничения приводов. Возможность непрерывной пятиосевой обработки зависит от функций станка, кинематических преобразований и постпроцессора.
Две оси
Проверяйте параметры двигателя, зажима, скорости и точности по каждой оси. Значение для вращения нельзя автоматически применять к наклону.
Инерция и балансировка
Учитывайте оснастку, вылет детали и смещение центра тяжести. Для наклонной оси особенно важен несбалансированный момент.
Система станка
Согласуйте энкодеры, усилители, охлаждение и кабели. В ЧПУ должны быть доступны необходимые функции управления дополнительными осями.
ВОПРОСЫ И ОТВЕТЫ
Вопросы о DETRON DTFE-171P
Какая рабочая поверхность у DETRON DTFE-171P?
Диаметр планшайбы: Ø170 мм. Указание опции означает, что состав поставки необходимо согласовать отдельно.
Какие данные нужны для подбора DETRON DTFE-171P?
Сообщите модель станка и систему ЧПУ, размеры и массу детали вместе с оснасткой, расположение центра тяжести, характер обработки и требуемую точность. По этим данным проверяются нагрузки, габариты и интеграция.
Как узнать цену и комплектацию DETRON DTFE-171P?
Запросите коммерческое предложение для выбранного исполнения. В предложении согласуются комплектация, цена и срок поставки; наличие уточняется отдельно.
ИНТЕГРАЦИЯ
Что ещё проверить до выбора
Рабочая зона
Габариты, допустимая нагрузка стола станка, пространство для оснастки и детали.
ЧПУ и привод
Доступность дополнительной оси, параметры сервопривода и способ подключения.
Условия резания
Масса, момент инерции, силы резания, режим позиционирования и точность.
