DETRON / Поворотные столы
GXA-125S
DETRON GXA-125S. Поворотный стол для организации дополнительной управляемой оси на металлообрабатывающем станке с ЧПУ. Основные паспортные параметры: планшайба Ø125 мм; пневматический зажим; точность индексации 40″; передаточное отношение 1:40. При подборе учитываются масса и инерция детали с оснасткой, нагрузки при резании и особенности интеграции с ЧПУ.
Диаметр планшайбыØ125мм
Момент зажима140Н·м
Допустимая нагрузкакг / фунт · 50 / 110Вертикально
Точность индексации40угл. с

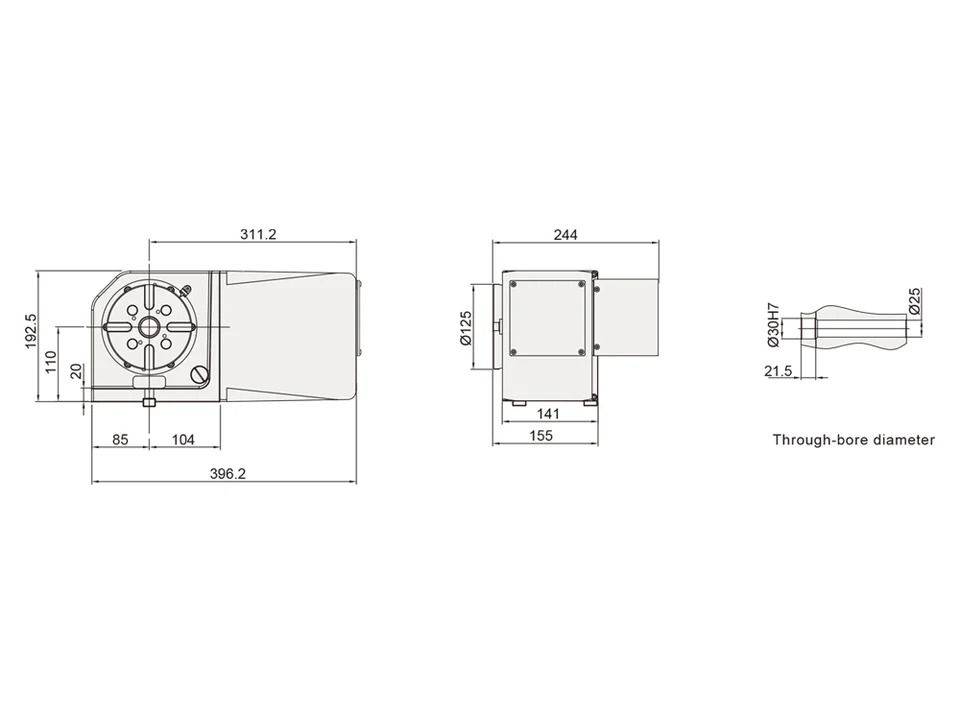

ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики модели
Значения зависят от исполнения и способа установки. Параметры выбранной комплектации подтвердим при заказе.
| Диаметр планшайбы | мм | Ø125 |
|---|---|---|
| Диаметр центрального отверстия | мм | Ø30H7 |
| Диаметр сквозного отверстия | мм | Ø25 |
| Межосевое расстояние | мм | Не предусмотрено |
| Высота стола в горизонтальном положении | мм | 155 |
| Высота центра в вертикальном положении | мм | 110 |
| Ширина Т-образного паза | мм | 12H7 |
| Ширина направляющего сухаря | мм | 18 |
| Тип зажима и рабочее давление | МПа | Пневматический · 0,55–0,7 |
| Момент зажима | Н·м | 140 |
| Параметры сервомотора | См. заводской каталог, с. 77 | |
| Передаточное отношение | 1 / 40 | |
| Скорость стола / скорость сервомотора | об/мин | 66,6 / 2664 |
| Номинальный момент инерции нагрузки | кг·м² | 0,2 |
| Предельный момент инерции нагрузки | кг·м² | 1 |
| Разрешение позиционирования | ° | 0,001 |
| Точность индексации | угл. с | 40 |
| Повторяемость по ISO 230-2 / JIS B6192 | угл. с | 6 |
| Повторяемость по JIS B6330 | угл. с | 4 |
| Масса без сервомотора | кг | 32 |
| Допустимая нагрузка в вертикальном положении | кг | 50 |
| В горизонтальном положении | кг | 100 |
| С поворотной задней бабкой | кг | 100 |
| Допустимая сила при зажатом столе | Н | 9700 |
| Допустимый момент резания | Н·м | 85 |
| Максимальное число поворотных соединений | — |
Конструктивные особенности
- Двухпоршневая система пневматического торможения, заявленная производителем как запатентованная.
- Высокоточная роликовая опора оси вращения (cross-roller).
- Червячная передача с разной толщиной витка (dual-lead), предназначенная для регулирования зазора.
- Диаметр планшайбы — 125 мм, сквозное отверстие — 25 мм.
- Для допустимой нагрузки при максимальной скорости учитывается нормируемый момент инерции.
Примечания к характеристикам
Допустимый момент резания указан при частоте вращения стола 1 об/мин.
При использовании максимального момента инерции нагрузки производитель рекомендует согласовывать корректировку скорости.
Силы и моменты при зажатом столе — справочные величины; при расчёте необходимо учитывать коэффициент запаса.
ОБОРУДОВАНИЕ В ДВИЖЕНИИ
Видео DETRON GXA-125S
Ролики, ранее размещённые в карточках DETRON. Воспроизведение запускается по нажатию.
Видео DETRON GXA-125SОткрыть видео отдельно ↗
ПРИМЕНЕНИЕ И ВЫБОР
На что обратить внимание при выборе GXA-125S
Выбирайте этот тип, если деталь необходимо поворачивать вокруг одной оси, а наклон не требуется. Для фрезерования по нескольким сторонам важны точность позиционирования и момент зажима; для движения во время резания дополнительно проверяются допустимый момент, скорость и возможности интерполяции ЧПУ.
01 / ПРОВЕРКА
Планшайба и отверстие
Проверьте посадку патрона или оснастки, диаметр центрального и сквозного отверстий. Диаметр планшайбы сам по себе не определяет допустимую массу детали.
02 / ПРОВЕРКА
Нагрузка и инерция
Учитывайте массу оснастки вместе с заготовкой, расстояние до центра вращения и положение установки. Допустимый момент резания отличается от момента зажима.
03 / ПРОВЕРКА
Привод и зажим
Согласуйте сервомотор, усилитель и дополнительную ось ЧПУ. Для пневматического или гидравлического зажима требуется соответствующая система питания.
ВОПРОСЫ И ОТВЕТЫ
Вопросы о DETRON GXA-125S
Какая рабочая поверхность у DETRON GXA-125S?
Диаметр планшайбы: Ø125 мм. Указание опции означает, что состав поставки необходимо согласовать отдельно.
Какие данные нужны для подбора DETRON GXA-125S?
Сообщите модель станка и систему ЧПУ, размеры и массу детали вместе с оснасткой, расположение центра тяжести, характер обработки и требуемую точность. По этим данным проверяются нагрузки, габариты и интеграция.
Как узнать цену и комплектацию DETRON GXA-125S?
Запросите коммерческое предложение для выбранного исполнения. В предложении согласуются комплектация, цена и срок поставки; наличие уточняется отдельно.
ИНТЕГРАЦИЯ
Что ещё проверить до выбора
01 / СТАНОК
Рабочая зона
Габариты, допустимая нагрузка стола станка, пространство для оснастки и детали.
02 / УПРАВЛЕНИЕ
ЧПУ и привод
Доступность дополнительной оси, параметры сервопривода и способ подключения.
03 / ТЕХНОЛОГИЯ
Условия резания
Масса, момент инерции, силы резания, режим позиционирования и точность.
