CX-500H
DETRON CX-500H. Индексный стол для позиционирования детали на заданные углы. Основные паспортные параметры: планшайба Ø500 мм; гидравлический зажим; точность индексации 8″; передаточное отношение 1:180. Перед выбором следует сопоставить точность индексации, удерживающий момент и допустимые нагрузки с технологической операцией.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики модели
Значения зависят от исполнения и способа установки. Параметры выбранной комплектации подтвердим при заказе.

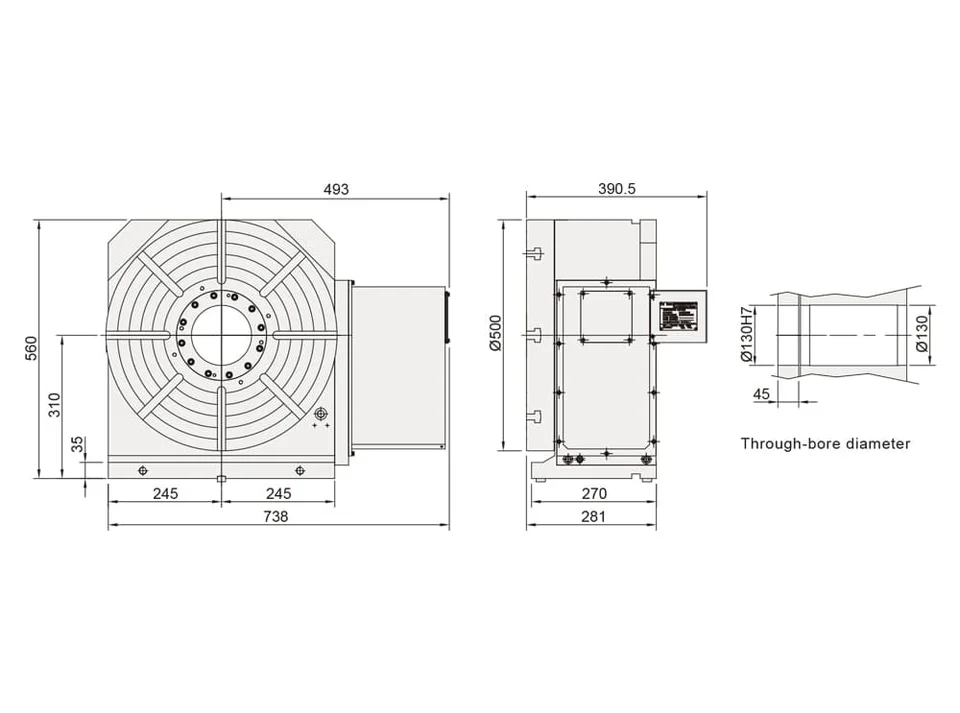

| Диаметр планшайбы | мм | Ø500 |
|---|---|---|
| Диаметр центрального отверстия | мм | Ø130H7 |
| Диаметр сквозного отверстия | мм | Ø130 |
| Высота стола в горизонтальном положении | мм | 281 |
| Высота центра в вертикальном положении | мм | 310 |
| Ширина Т-образного паза | мм | 18H7 |
| Ширина направляющего сухаря | мм | 18 |
| Тип зажима и рабочее давление | МПа | Гидравлический · 3,5 |
| Момент зажима | Н·м | 10000 |
| Параметры сервомотора | См. заводской каталог, с. 77 | |
| Передаточное отношение | 1 / 180 | |
| Скорость стола / скорость сервомотора | об/мин | 11,1 / 2000 |
| Допустимый момент инерции нагрузки | кг·м² | 19,1 |
| Разрешение позиционирования | ° | 1° |
| Точность индексации | угл. с | 8 |
| Повторяемость | угл. с | 2 |
| Масса без сервомотора | кг | 450 |
| Допустимая нагрузка в вертикальном положении | кг | 400 |
| В горизонтальном положении | кг | 600 |
| С поворотной задней бабкой | кг | 600 |
| Допустимая сила при зажатом столе | Н | 40000 |
| Крутящий момент привода | Н·м | 1080 |
ПРИМЕНЕНИЕ И ВЫБОР
На что обратить внимание при выборе CX-500H
Для последовательной обработки отверстий или граней важны заданные угловые позиции и воспроизводимость перехода между ними. Паспортная точность индексации и повторяемость характеризуют разные свойства; одно значение не заменяет другое.
Схема деления
Определите число позиций и требуемые углы. Возможность задания произвольного угла и минимальный шаг уточняются для модели и контроллера.
Точность
Сравнивайте точность индексации и повторяемость, условия измерения и требования чертежа. Зажим и оснастка влияют на результат обработки.
Нагрузка при резании
Проверьте силы, момент и положение детали в зажатом состоянии. Момент зажима не следует автоматически считать допустимым моментом резания.
ВОПРОСЫ И ОТВЕТЫ
Вопросы о DETRON CX-500H
Какая рабочая поверхность у DETRON CX-500H?
Диаметр планшайбы: Ø500 мм. Указание опции означает, что состав поставки необходимо согласовать отдельно.
Какие данные нужны для подбора DETRON CX-500H?
Сообщите модель станка и систему ЧПУ, размеры и массу детали вместе с оснасткой, расположение центра тяжести, характер обработки и требуемую точность. По этим данным проверяются нагрузки, габариты и интеграция.
Как узнать цену и комплектацию DETRON CX-500H?
Запросите коммерческое предложение для выбранного исполнения. В предложении согласуются комплектация, цена и срок поставки; наличие уточняется отдельно.
ИНТЕГРАЦИЯ
Что ещё проверить до выбора
Рабочая зона
Габариты, допустимая нагрузка стола станка, пространство для оснастки и детали.
ЧПУ и привод
Доступность дополнительной оси, параметры сервопривода и способ подключения.
Условия резания
Масса, момент инерции, силы резания, режим позиционирования и точность.
