DV-255PⅡ
DETRON DV-255PⅡ. Поворотная ось с прямым приводом для интеграции в кинематическую схему станка с ЧПУ. Основные паспортные параметры: планшайба Ø255 мм; точность индексации 20″. При подборе учитывайте ограничения по нагрузке и инерции, требуемую скорость и характеристики управления осью.

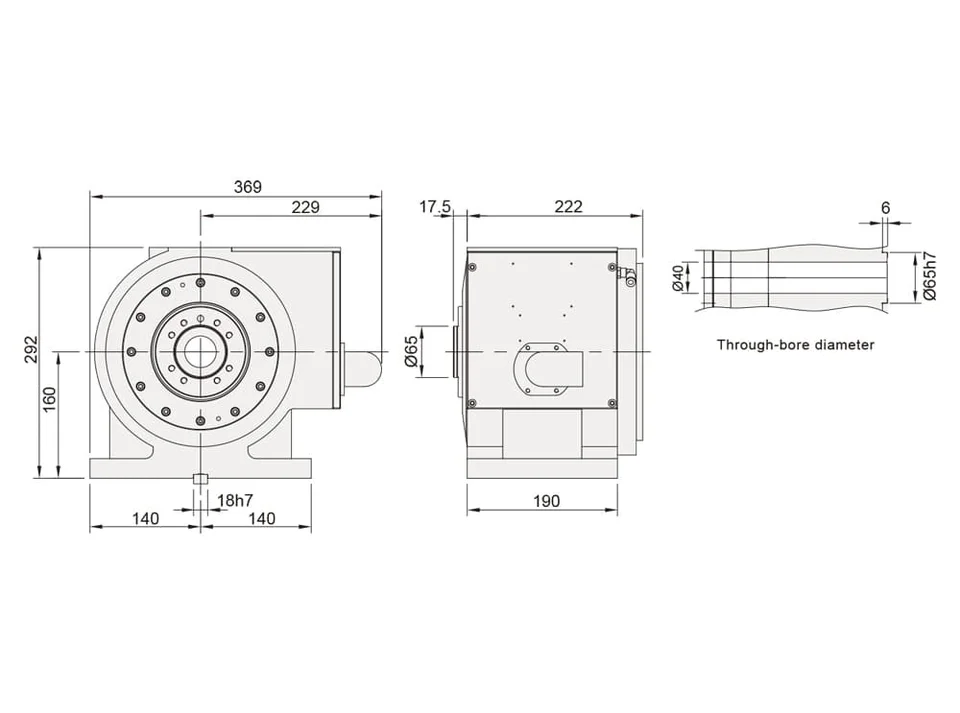

ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики модели
Значения зависят от исполнения и способа установки. Параметры выбранной комплектации подтвердим при заказе.
| Диаметр планшайбы | мм | Стандартно: без планшайбы · Опция: Ø255 |
|---|---|---|
| Диаметр центрального отверстия планшайбы | мм | Опция: Ø50H7 |
| Диаметр сквозного отверстия | мм | Ø40 |
| Высота центра в вертикальном положении | мм | 160 |
| Ширина Т-образного паза | мм | 12H7 |
| Ширина направляющего сухаря | мм | 18 |
| Тип зажима и рабочее давление | МПа | пневматический 0,5–0,7 |
| Момент зажима | Н·м | 400 |
| Тип привода | Прямой привод | |
| Максимальная скорость поворота | об/мин | 250 |
| Допустимая нагрузка в вертикальном положении | кг | 75 |
| В горизонтальном положении | кг | — |
| С поворотной задней бабкой | кг | 150 |
| Допустимая сила при зажатом столе | Н | 14000 |
| Допустимый момент резания | Н·м | 70 |
| Допустимый момент инерции нагрузки | кг·м² | 0,61 |
| Разрешение позиционирования | ° | 0,001 |
| Точность индексации | угл. с | 20 |
| Повторяемость | угл. с | 4 |
| Масса с электродвигателем | кг | 70 |
| Система охлаждения | Воздушное охлаждение · Примечания: · 1. Моментный двигатель прямого привода подбирается с учётом системы ЧПУ заказчика. · 2. Точность индексации зависит от типа установленного энкодера. · 3. Сила и момент при зажатом столе приведены справочно; при расчёте необходимо учитывать коэффициент запаса. |
ПРИМЕНЕНИЕ И ВЫБОР
На что обратить внимание при выборе DV-255PⅡ
Такую конструкцию рассматривают для задач с частыми перемещениями и требованиями к динамике оси. Допустимый режим определяется паспортом конкретной модели: прямой привод не отменяет ограничений по нагрузке и тепловому режиму. У отдельных исполнений планшайба является опцией.
Момент двигателя
Сравнивайте длительный и максимальный момент, массу и момент инерции детали. Пиковое значение нельзя использовать как допустимый длительный режим.
Комплектация
Уточняйте наличие и размер планшайбы, энкодер и зажим. Диаметр опциональной планшайбы не означает, что она входит в базовый комплект.
Охлаждение и управление
Проверьте требования к охлаждению и совместимость усилителя, обратной связи и ЧПУ. Точность установки зависит также от настройки и условий работы.
ВОПРОСЫ И ОТВЕТЫ
Вопросы о DETRON DV-255PⅡ
Какая рабочая поверхность у DETRON DV-255PⅡ?
Диаметр планшайбы: Стандартно: без планшайбы · Опция: Ø255 мм. Указание опции означает, что состав поставки необходимо согласовать отдельно.
Какие данные нужны для подбора DETRON DV-255PⅡ?
Сообщите модель станка и систему ЧПУ, размеры и массу детали вместе с оснасткой, расположение центра тяжести, характер обработки и требуемую точность. По этим данным проверяются нагрузки, габариты и интеграция.
Как узнать цену и комплектацию DETRON DV-255PⅡ?
Запросите коммерческое предложение для выбранного исполнения. В предложении согласуются комплектация, цена и срок поставки; наличие уточняется отдельно.
ИНТЕГРАЦИЯ
Что ещё проверить до выбора
Рабочая зона
Габариты, допустимая нагрузка стола станка, пространство для оснастки и детали.
ЧПУ и привод
Доступность дополнительной оси, параметры сервопривода и способ подключения.
Условия резания
Масса, момент инерции, силы резания, режим позиционирования и точность.
