GXA-170S-2W-250
DETRON GXA-170S-2W-250. Поворотный стол для организации дополнительной управляемой оси на металлообрабатывающем станке с ЧПУ. Основные паспортные параметры: планшайба Ø170 мм; пневматический зажим; точность индексации 20″; передаточное отношение 1:90. При подборе учитываются масса и инерция детали с оснасткой, нагрузки при резании и особенности интеграции с ЧПУ.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики модели
Значения зависят от исполнения и способа установки. Параметры выбранной комплектации подтвердим при заказе.

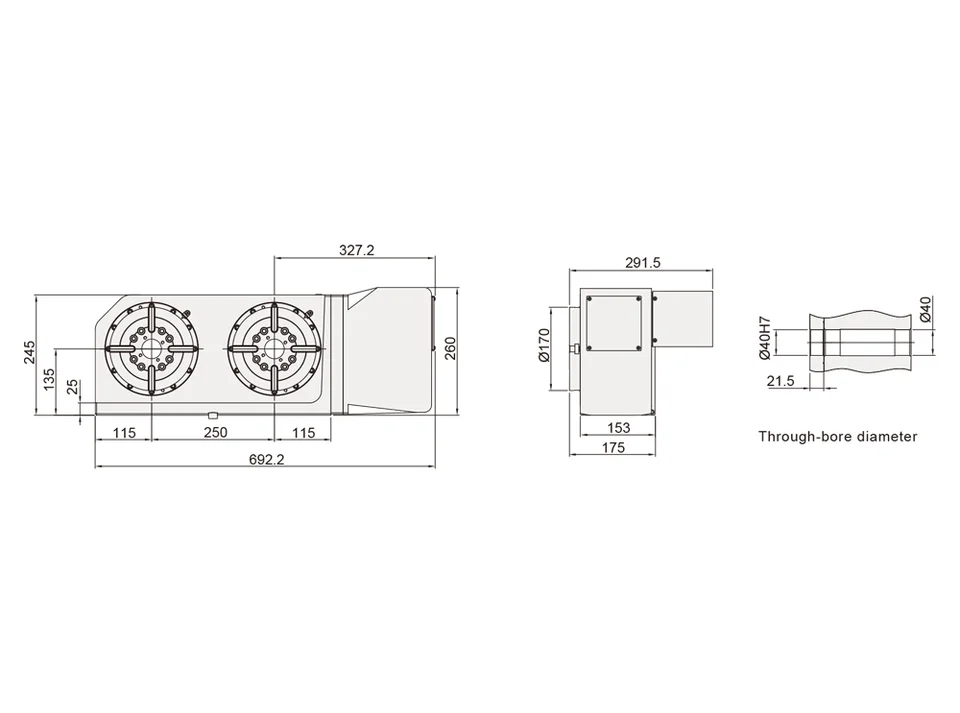

| Диаметр планшайбы | мм | Ø170 |
|---|---|---|
| Диаметр центрального отверстия | мм | Ø40H7 |
| Диаметр сквозного отверстия | мм | Ø40 |
| Межосевое расстояние | мм | 250 |
| Высота стола в горизонтальном положении | мм | 175 |
| Высота центра в вертикальном положении | мм | 135 |
| Ширина Т-образного паза | мм | 12H7 |
| Ширина направляющего сухаря | мм | 18 |
| Тип зажима и рабочее давление | МПа | Пневматический · 0,55–0,7 |
| Момент зажима | Н·м | 300 |
| Параметры сервомотора | См. заводской каталог, с. 77 | |
| Передаточное отношение | 1 / 90 | |
| Скорость стола / скорость сервомотора | об/мин | 22,2 / 2000 |
| Номинальный момент инерции нагрузки | кг·м² | 0,54 |
| Предельный момент инерции нагрузки | кг·м² | 2,5 |
| Разрешение позиционирования | ° | 0,001 |
| Точность индексации | угл. с | 20 |
| Повторяемость по ISO 230-2 / JIS B6192 | угл. с | 6 |
| Повторяемость по JIS B6330 | угл. с | 4 |
| Масса без сервомотора | кг | 115 |
| Допустимая нагрузка в вертикальном положении | кг | 75 |
| В горизонтальном положении | кг | 150 |
| С поворотной задней бабкой | кг | 150 |
| Допустимая сила при зажатом столе | Н | 14000 |
| Допустимый момент резания | Н·м | 200 |
| Максимальное число поворотных соединений | 4 |
ПРИМЕНЕНИЕ И ВЫБОР
На что обратить внимание при выборе GXA-170S-2W-250
Выбирайте этот тип, если деталь необходимо поворачивать вокруг одной оси, а наклон не требуется. Для фрезерования по нескольким сторонам важны точность позиционирования и момент зажима; для движения во время резания дополнительно проверяются допустимый момент, скорость и возможности интерполяции ЧПУ.
Планшайба и отверстие
Проверьте посадку патрона или оснастки, диаметр центрального и сквозного отверстий. Диаметр планшайбы сам по себе не определяет допустимую массу детали.
Нагрузка и инерция
Учитывайте массу оснастки вместе с заготовкой, расстояние до центра вращения и положение установки. Допустимый момент резания отличается от момента зажима.
Привод и зажим
Согласуйте сервомотор, усилитель и дополнительную ось ЧПУ. Для пневматического или гидравлического зажима требуется соответствующая система питания.
ВОПРОСЫ И ОТВЕТЫ
Вопросы о DETRON GXA-170S-2W-250
Какая рабочая поверхность у DETRON GXA-170S-2W-250?
Диаметр планшайбы: Ø170 мм. Указание опции означает, что состав поставки необходимо согласовать отдельно.
Какие данные нужны для подбора DETRON GXA-170S-2W-250?
Сообщите модель станка и систему ЧПУ, размеры и массу детали вместе с оснасткой, расположение центра тяжести, характер обработки и требуемую точность. По этим данным проверяются нагрузки, габариты и интеграция.
Как узнать цену и комплектацию DETRON GXA-170S-2W-250?
Запросите коммерческое предложение для выбранного исполнения. В предложении согласуются комплектация, цена и срок поставки; наличие уточняется отдельно.
ИНТЕГРАЦИЯ
Что ещё проверить до выбора
Рабочая зона
Габариты, допустимая нагрузка стола станка, пространство для оснастки и детали.
ЧПУ и привод
Доступность дополнительной оси, параметры сервопривода и способ подключения.
Условия резания
Масса, момент инерции, силы резания, режим позиционирования и точность.
ТО ЖЕ НАПРАВЛЕНИЕ
Другие модели
ПОДБОР
Проверить GXA-170S-2W-250 для вашего станка
Приложите чертёж детали и данные ЧПУ — уточним исполнение и комплектацию.
